前言

随着信息时代的发展,系统的集成度越来越高,运行速度变得越来越快,IO端口的工作电压变得越来越低,但这并不意味着标准逻辑器件就此消失,相反,逻辑器件在这过程中发挥了极大的作用,能帮助工程师解决一系列问题,如IO电平不兼容,增强总线驱动能力,采用逻辑门实现多模块控制,实现系统低功耗等 。

艾为电子专注于高性能数模混合信号、电源管理、信号链等IC设计,掌握了核心的芯片设计技术,在逻辑电平转换类芯片领域拥有广泛的客户群体,可提供包括电平转换、逻辑门、缓冲器、总线驱动器等在内的广泛逻辑产品系列以及与之匹配的技术和解决方案。

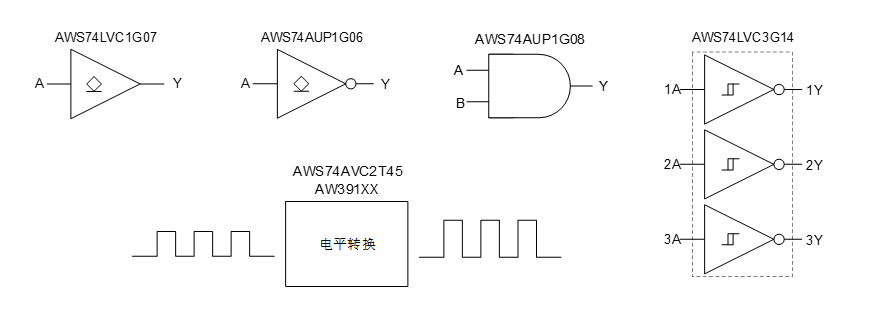

AWS74XXX产品系列介绍

艾为电子信号链产品覆盖广泛,包含运放、模拟开关、逻辑电平转换等多种品类,其中逻辑电平转换芯片包含逻辑芯片(AWS74XXX系列)、电平转换两大类产品,逻辑芯片可提供缓冲器、反相器、逻辑门等多种产品,电平转换可提供自适应方向和方向可控等多种规格产品。

AWS74AVC2T45TSR产品简介

AWS74AVC2T45TSR是双通道带方向控制电平转换芯片,供电电压范围0.8V~3.6V,最高传输速率500Mbps,具有单独的控制引脚DIR,可控制信号传输方向,具有VCC隔离特性,适用于部分断电应用,当设备断电时,可防止电流回流进设备,非常适用于工业设备应用。

产品特性及优势

VCCA/VCCB电压范围: 0.8V~3.6V

传输速率: 500Mbps @1.8V to 3.3V

低静态功耗: ICCA+ICCB 仅2μA (Max)

工作温度范围: -40℃~125℃

TSSOP-8L封装

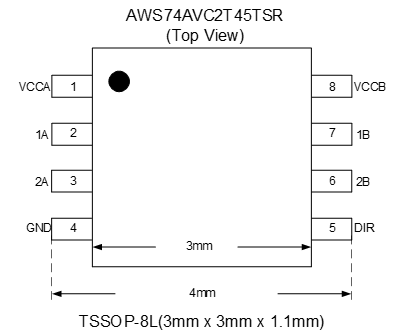

封装形式

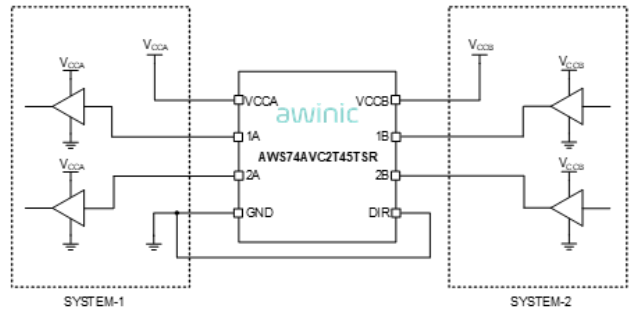

典型应用图

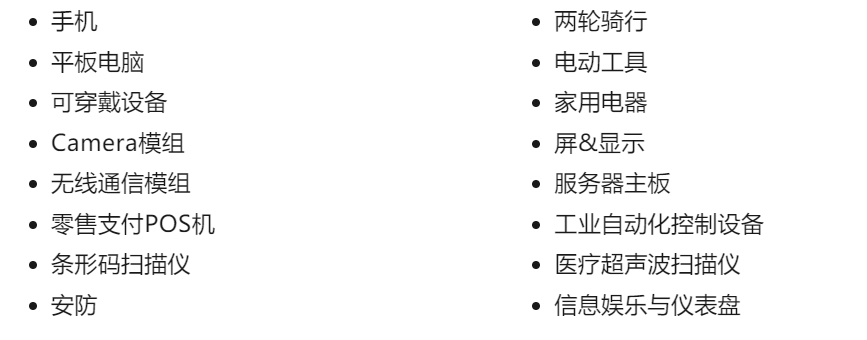

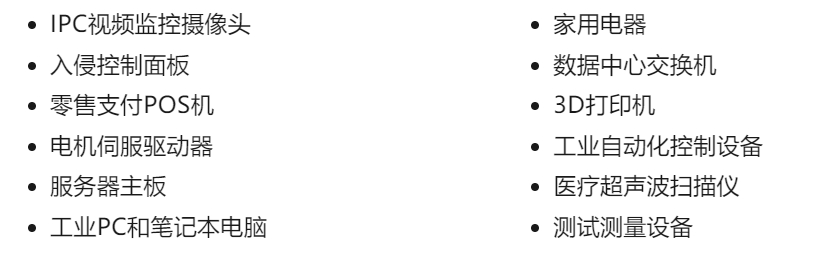

应用场景

AWS74AUP1G06STR产品简介

AWS74AUP1G06STR是单通道open drain输出反相器,供电电压范围0.8V~3.6V,端口可提供24mA的驱动能力,典型条件下静态功耗极低,仅0.1μA,传输延时典型条件下3.6ns。可连接其他开漏输出端口实现信号反相传输。

产品特性及优势

VCC电压范围: 0.8V~3.6V

tpd=3.6ns @ VCC=3.3V

最大驱动能力24mA @VCC=3V

低静态功耗 0.1μA

工作温度范围: -40℃~125℃

SOT353-5L封装

封装形式

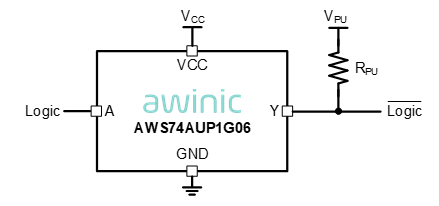

典型应用图

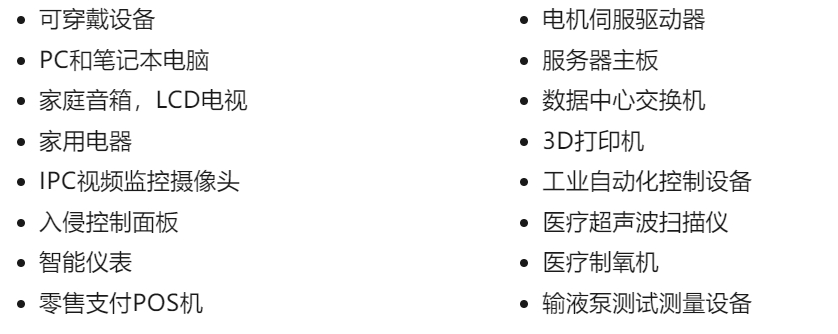

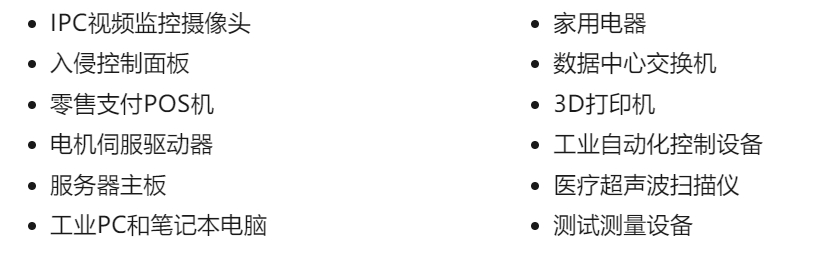

应用场景

AWS74LVC1G07STR产品简介

AWS74LVC1G07STR是单通道open drain输出缓冲器,供电电压范围1.65V~3.6V,端口可提供24mA的驱动能力,典型条件下静态功耗极低,仅0.1μA,传输延时4.1ns。可连接其他开漏输出端口实现信号传输,亦可通过两颗芯片连接开漏输出端口实现低电平有效的OR功能或高电平有效的AND功能。

产品特性及优势

VCC电压范围: 1.65V~3.6V

tpd=4.1ns @ VCC=3.3V

最大驱动能力24mA @VCC=3V

低静态功耗 0.1μA

工作温度范围: -40℃~125℃

SOT353-5L封装

封装形式

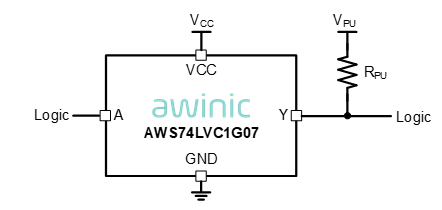

典型应用图

应用场景

AWS74AUP1G08STR产品简介

AWS74AUP1G08STR是单通道低功耗两输入与门,供电电压范围0.8V~3.6V,典型条件下功耗极低,仅0.1μA,端口可提供±12mA的驱动能力,可实现端口逻辑控制。

产品特性及优势

VCC电压范围: 0.8V~3.6V

tpd=4.3ns @ VCC=3.3V

最大驱动能力±12mA @ VCC=3V

低静态功耗0.1μA

工作温度范围: -40℃~125℃

SOT23-5L封装

封装形式

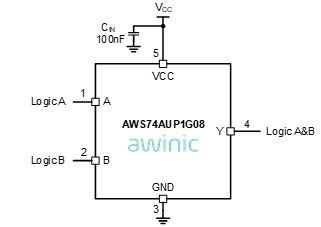

典型应用图

应用场景

AWS74LVC3G14SPR产品简介

AWS74LVC3G14SPR是三通道施密特输入反相器,供电电压范围1.65V~5.5V,可有效处理信号失真及抖动,增强端口驱动能力,获取完整的信号波形。当芯片断电时,端口处于高阻状态,适用于部分断电应用,当设备断电时,可防止电流回流进设备,非常适用于工业设备应用。

产品特性及优势

VCC电压范围: 1.65V~5.5V

tpd=5.3ns@3.3V

最大驱动能力±12mA @ VCC=3V

低静态功耗0.1μA

工作温度范围: -40℃~125℃

TSSOP-8L封装

封装形式

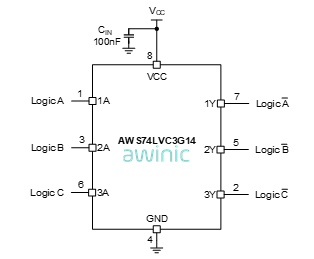

典型应用图

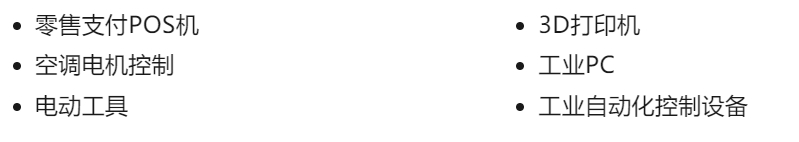

应用场景

AW391X2/AW39114产品简介

AW391X2/AW39114分别是双通道/四通道自适应方向电平转换芯片,VCCA供电范围1.1V~3.6V,VCCB供电范围1.65V~5.5V,可实现不同IO之间的电压转换,端口支持1.2V,支持2Mbps open drain和24Mbps push pull应用。端口内置10kΩ上拉电阻,可节省外围上拉电阻。此系列产品提供多种封装,可满足不同客户不同应用场景的需求。

产品特性及优势

供电电压范围:

√ VCCA:1.1V~3.6V

√ VCCB:1.65V~5.5V

√ VCCA≤VCCB

传输速率:

√ 2Mbps open drain

√ 24Mbps push pull

支持1.2V IO应用

内置10kΩ上拉电阻

提供多种封装形式

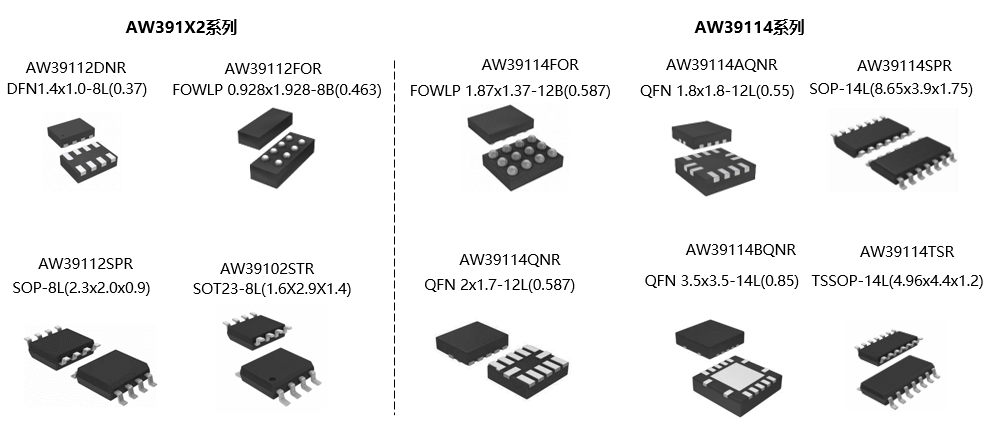

封装形式

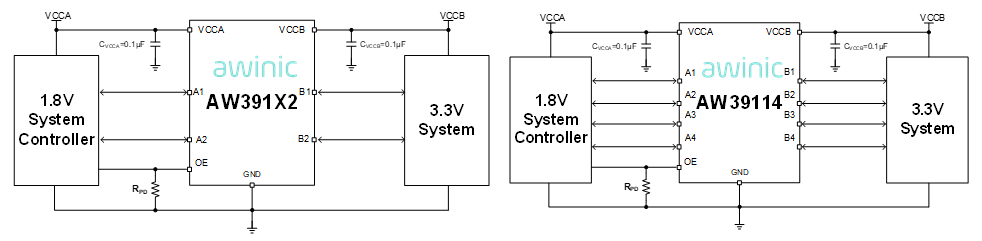

典型应用图

应用场景

结尾

艾为电子致力于为客户提供全面的产品及解决方案,未来还会陆续推出车规电平转换、SIM卡电平转换、多功能逻辑器件,敬请期待。
