【企业简介】
公司以芯片为核心，同时向行业客户提供相关智能硬件的参考设计及模组方案。公司核心团队成员在无线射频、通信算法、SOC设计、软件方案均有丰富经验，目前已实现首颗蓝牙BLE5.0/5.1芯片产品的量产，关键性能达到一流水平，并已通过相关认证测试。
【LE5010/5110概述】
LE5010/5110分别是支持BLE5.0和5.1全协议SOC芯片，可广泛应用于定位、组网及数据传输等BLE应用领域；综合指标性能处于国内领先位置，其中关键射频指标处于国际领先：灵敏度-100dBm @ 1Mbps，发送功率13dBm，链路增益113dBm @ 1Mbps；实测有效通信距离超过200m（发送0dBm、1Mbps速率）。

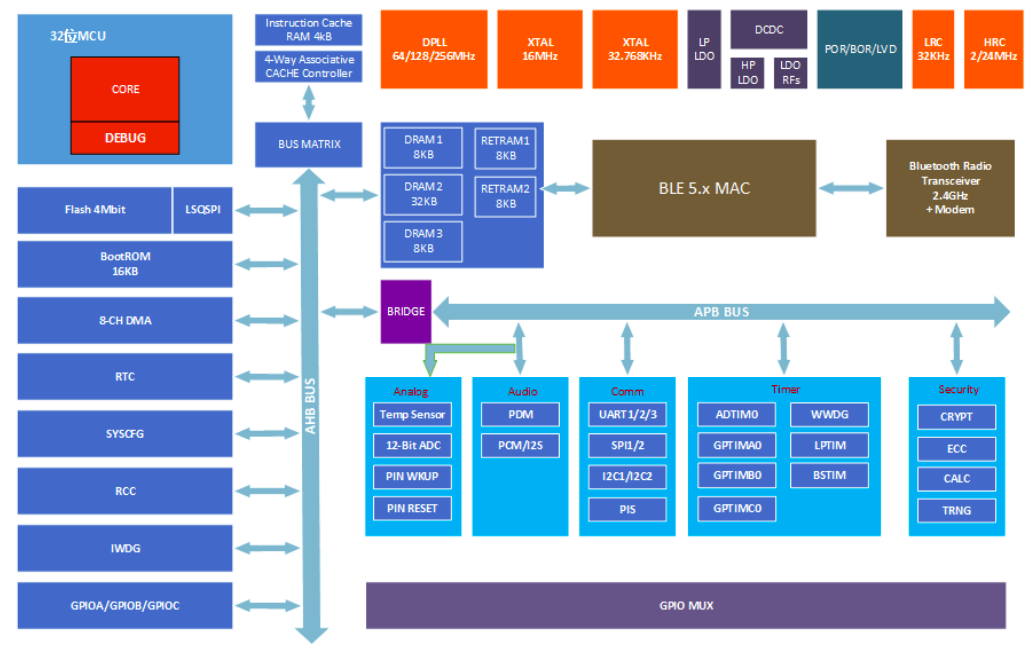

【LE5010/5110特性】
蓝牙BLE5.0 / BLE5.1
• 支持125Kbps/500Kbps/1Mbps/2Mbps
• 接收灵敏度：-99.7dBm @1Mbps
-97dBm @2Mbps
-105dBm @125kbps
• 发送功率：+12dBm（最大）
• 链路增益：117dB @125kbps（最大）
• 支持Single-Ended Antenna Output
蓝牙MESH
• 支持Bluetooth SIG Mesh
• 支持私有MESH
MCU内核
• 32位CPU内核
• 最高频率可达64MHz
• 最大64kB Data SRAM存储
• 最大512kB Data Flash存储
• 支持双线调试协议
系统功耗
• RX模式：4.5mA @3.3V
• TX模式：4.3mA @3.3V 0dBm
• 深度睡眠模式： 1.1uA（RTC唤醒+GPIO唤醒）
• Shutdown模式：400nA（GPIO唤醒）
电源、复位
• 主电源域(VDD33)
• 工作电压范围: 1.7V ≤ VDD33 ≤ 3.6V
• POR,PDR,PVD
时钟
• 外部高速晶体振荡器: 16MHz
• 内部高速RC振荡器: 24MHz
• 外部低速晶体振荡器: 32.768KHz
• 内部低速RC振荡器: 32.768KHz
系统外设
• DMA：支持8个多路复用通道
• 看门狗定时器：IWDG和WWDG
• 外设互联PIS
• 系统节拍定时器
安全及运算加速单元
• ECC椭圆曲线加密（256）
• AES高级加密（256/192/128）
• T/DES高级加密（192/128/64）
• 真随机数发生器（TRNG）
• 运算加速器（CALC）
定时器
• 1个高级16位定时器（ADTIM），支持4组PWM，其中3组支持死区互补
• 1个通用32位定时器A（GPTIMA），支持4路PWM
• 1个通用16位定时器B（GPTIMB），支持4路PWM
• 1个通用16位定时器C（GPTIMC），支持2组PWM，其中1组支持死区互补
• 1个基本定时器（BSTIM）
• 1个低功耗定时器（LPTIM）
实时时钟器RTC
• 支持高精度硬件温补
模数转换ADC
• 12位高精度SAR ADC
• 最大支持9路外部通道
• 支持3路内部通道
-内置温度传感器
-1/8,1/4,1/2,3/8 VDD
-内部1.4V参考
高可靠性
• ESD HBM >= 8KV
• ESD MM >= 400V
• LATCH-UP >= +/- 400mA
通信接口
• 2路I2C接口（支持总线仲裁）
• 2路SPI接口
• 3路UART（可支持ISO7816，LIN，IrDA等）
音频接口
• 2路PDM接口，支持数字MIC
• 1路I2S接口
通用IO
• 最大支持33个通用IO
BQB 5.0及MESH认证QDID
D049501

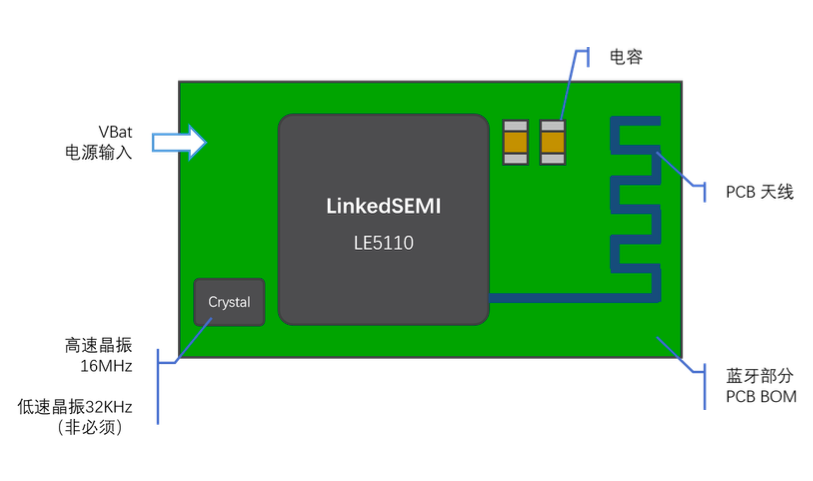

最小应用系统
