门窗控制器作为汽车电子系统中的重要组成部分，随着汽车技术的不断进步，由电子控制单元(ECU)控制和电动马达驱动的电动车窗、电动后视镜、门锁和安全锁几乎成了所有汽车的标准配置。此外，随着消费者对个性化和科技感的追求，诸如隐藏门把手等一些创新的模块也逐渐走进大家的视野。

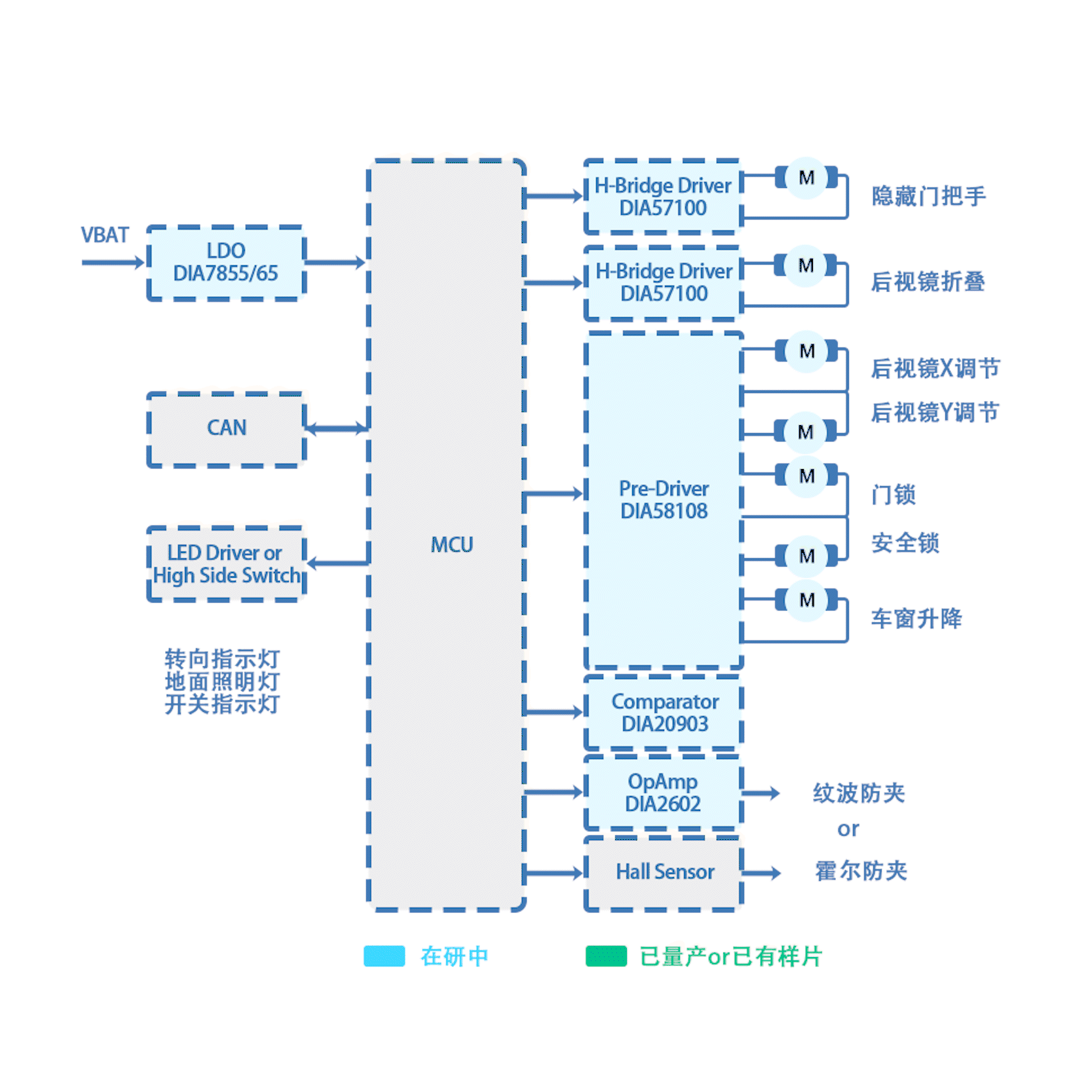

帝奥微门窗控制器方案
门窗控制系统通过传感器、马达驱动、控制单元和通信接口等组件实现车门的闭合、车窗的升降、后视镜的调节以及各部分的状态检测。根据相关法规要求，具有自动上升功能的车窗必须具备防夹能力，因此该系统也都会包含防夹功能的设计。
针对车身控制应用，帝奥微能够提供全系列的解决方案，包括马达驱动、电源、运放、电流检测、比较器等产品。
马达驱动

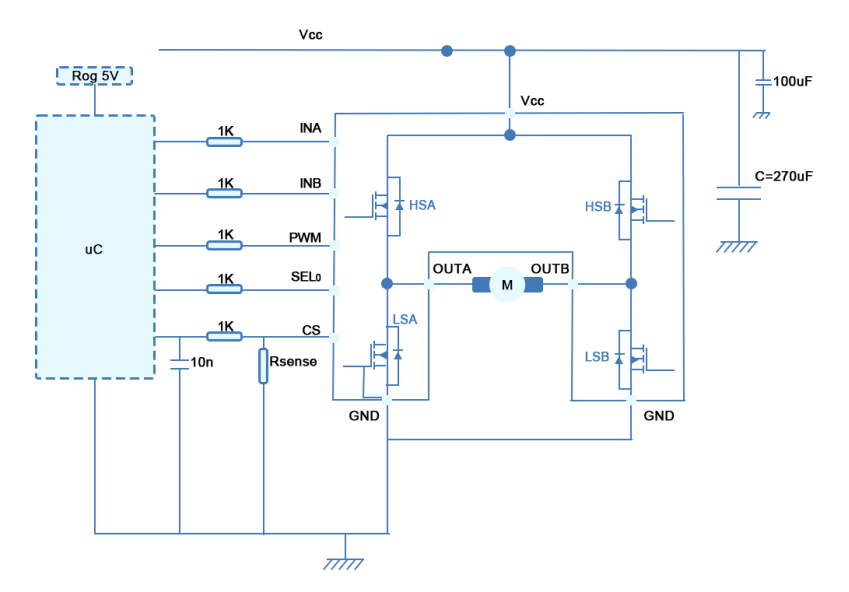

DIA57100
国内首款单晶圆集成H桥的
直流电机驱动方案
工作电压范围4V至40V，适用于各类汽车车身控制模块中的各种电机驱动。驱动器由逻辑控制，高低边驱动和功能保护模块组成，内置电流检测功能，集成charge pump电容，简化外围电路设计。同时产品具有全面的保护机制和故障诊断功能，为电机驱动工作提供极高的安全性和稳定性保护。
DIA57100有两个封装版本，一个是市场上通用的SOP-16封装，另一个是在SOP-16封装的基础上增加了散热焊盘，以此提升芯片的散热性能。通过实验室自测和客户的测试反馈，与竞品相比，在同等条件下，DIA57100带载能力更强。
符合车规AEC-Q100认证
输入电压范围：4 - 40V
最大输出电流：12A（100 mΩ Rdson）
PWM频率高达20kHz
超低待机电流：1.5uA
具有多种故障诊断和保护功能
a)欠压保护
b)过压钳位
c)热关断
d)防直通保护
e)导通和关断状态下的短路&开路保护
f)掉地&掉电源保护
封装：SOP-16，EPSOP-16

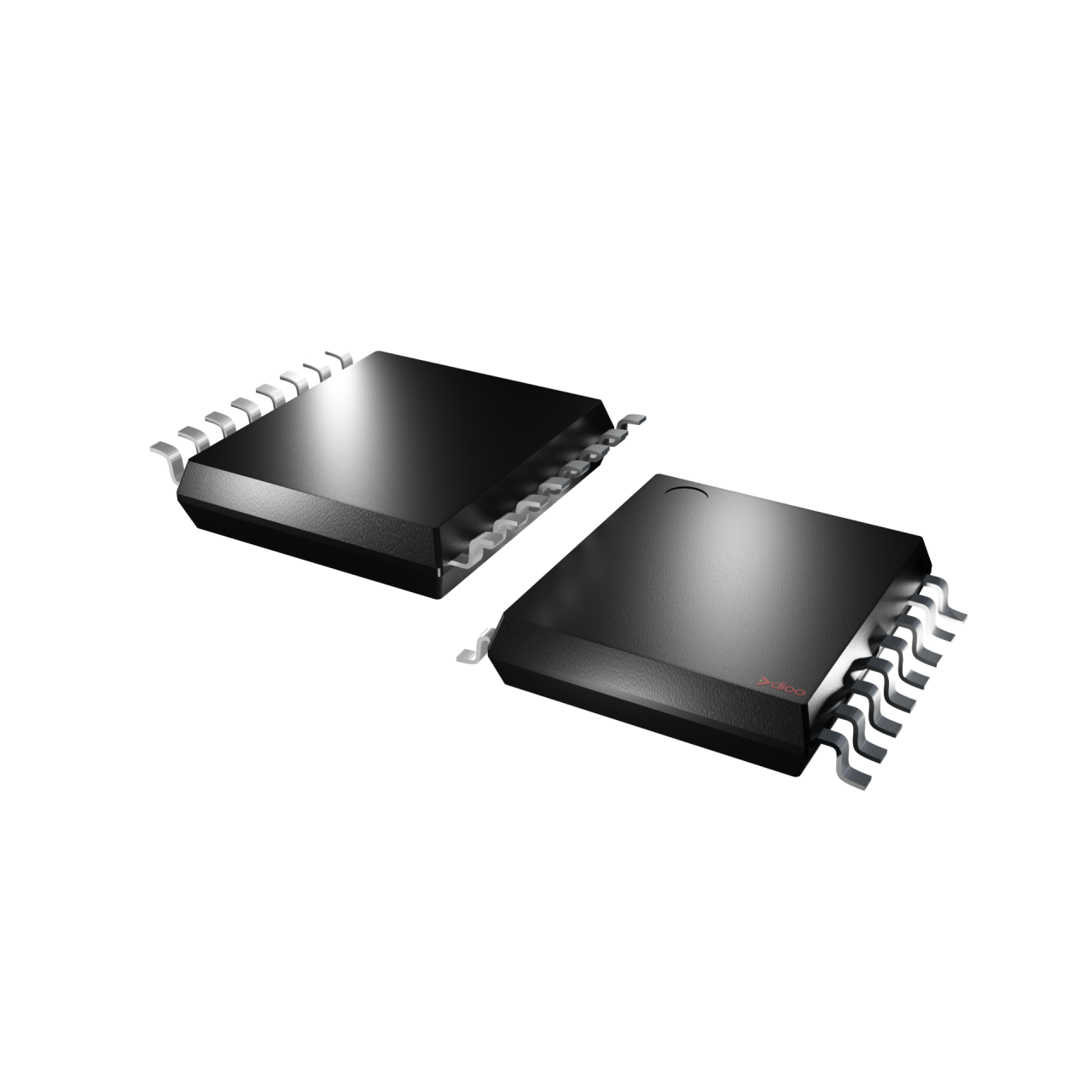

SOP-16
低压差线性稳压器

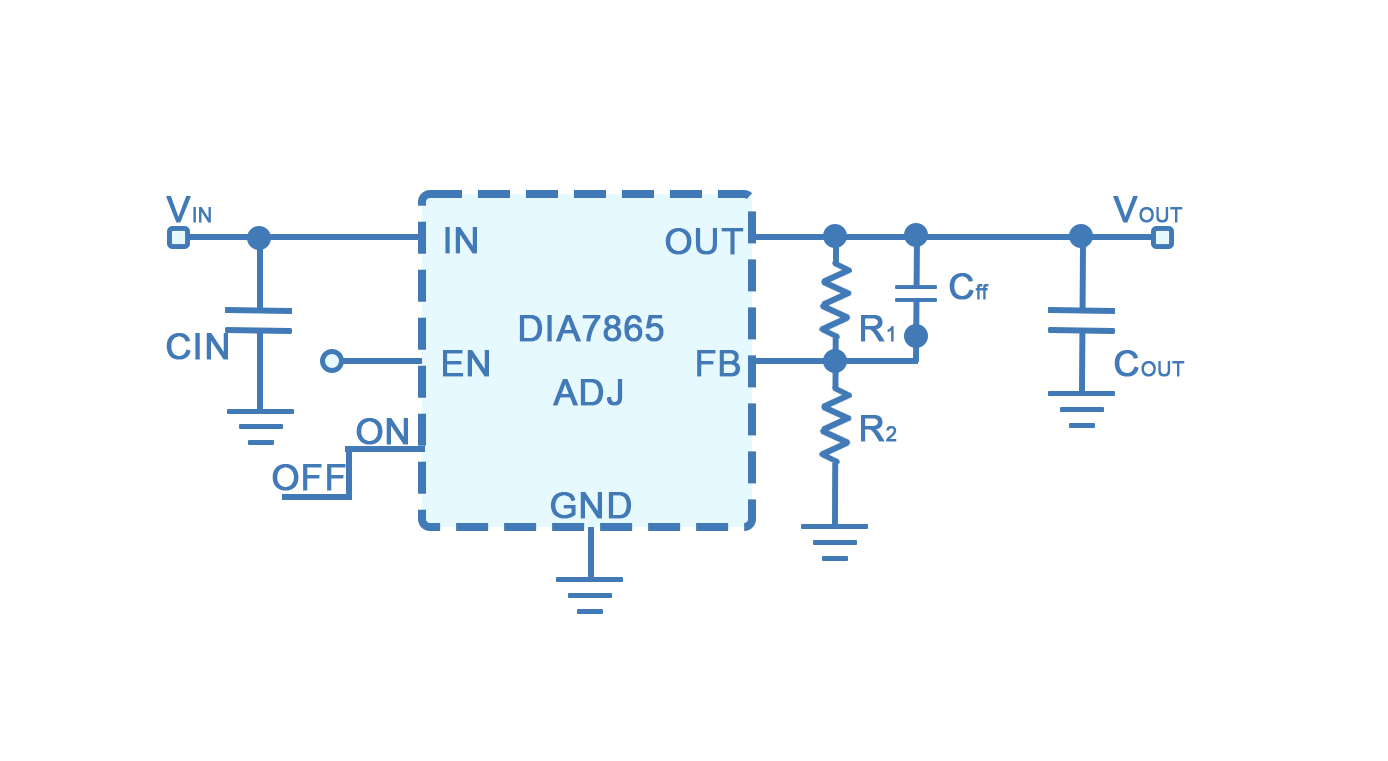

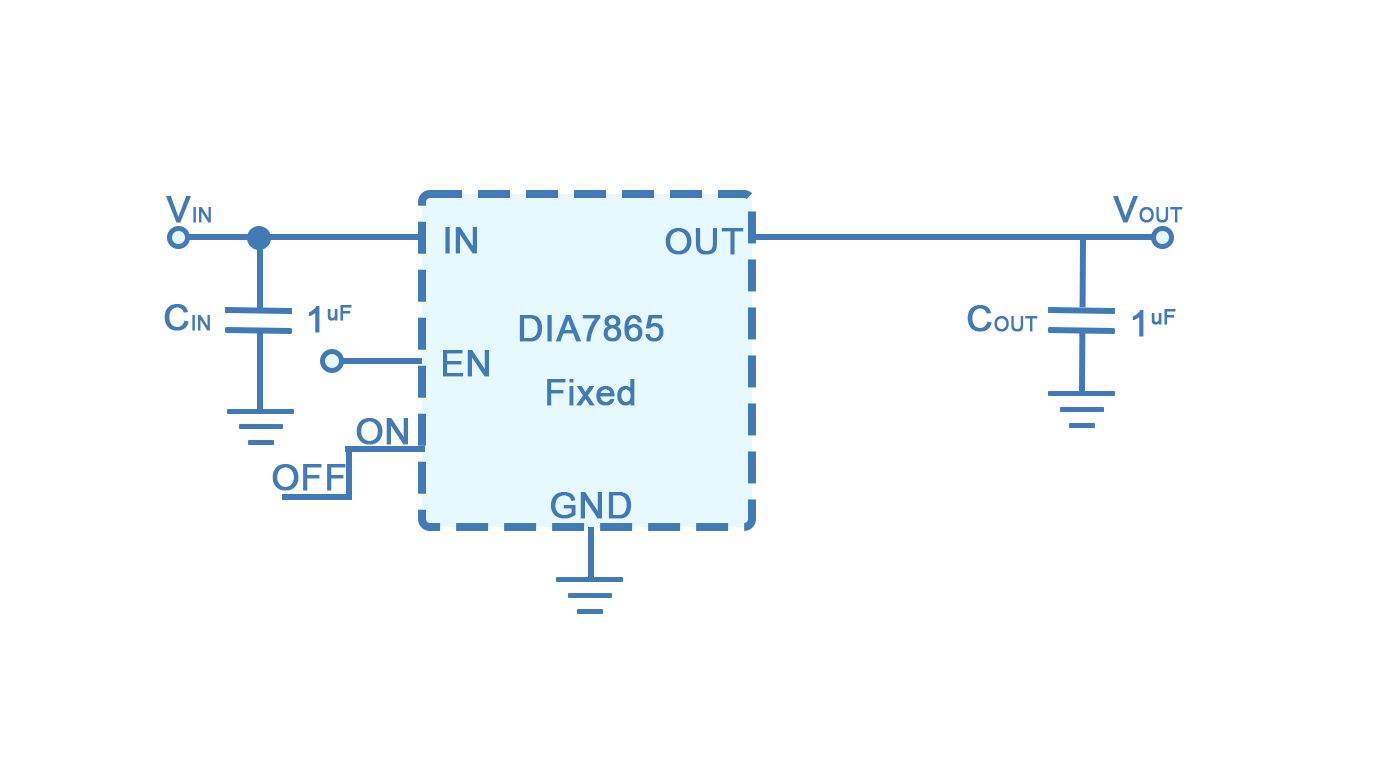

DIA7855、DIA7865
DIA7855和DIA7865 是两款低压差线性稳压器，可在3 V 至40 V 的输入电压范围内工作。因最低工作电压为3 V，所以DIA7855 可在汽车冷启动以及启停条件下正常工作。DIA7855 轻负载时的典型静态电流仅为4μA，为待机系统中的微控制器（MCU）和CAN/LIN 收发器供电提供了理想的解决方案。
符合车规AEC-Q100认证
输入电压范围：3 - 40V（能承受高达45V的瞬态电压）
输出电压范围：
a) 固定版本，1.2V - 5V
b) 可调版本，1.2V - 16V
低静态电流：4uA
最大输出电流：150mA（TPS7865：300mA）
输出电压精度：±2%
输出陶瓷电容（1uF – 200uF）的ESR范围：0.001Ω - 5Ω
封装：DFN2*2-6, EP-MSOP8

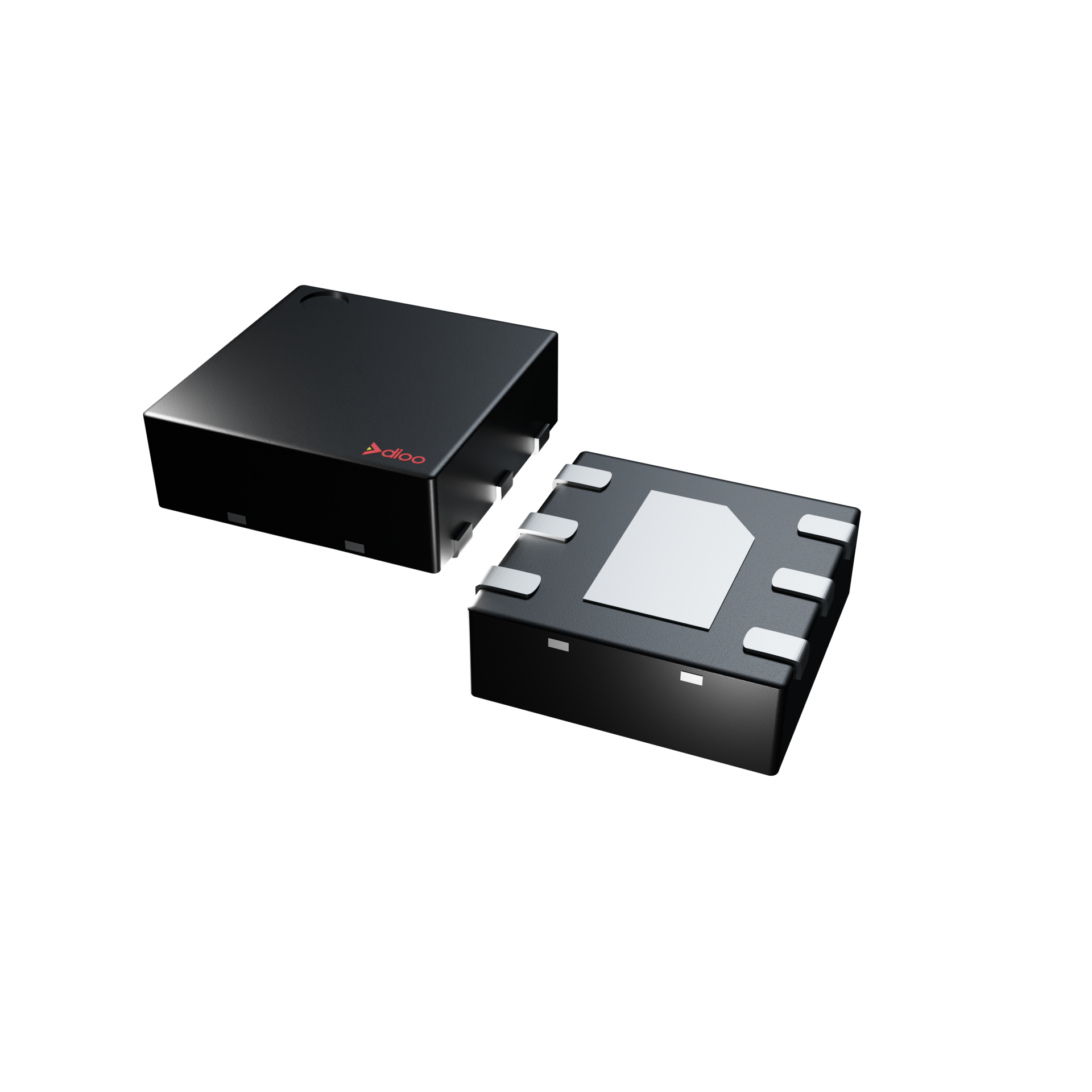

DFN2*2-6

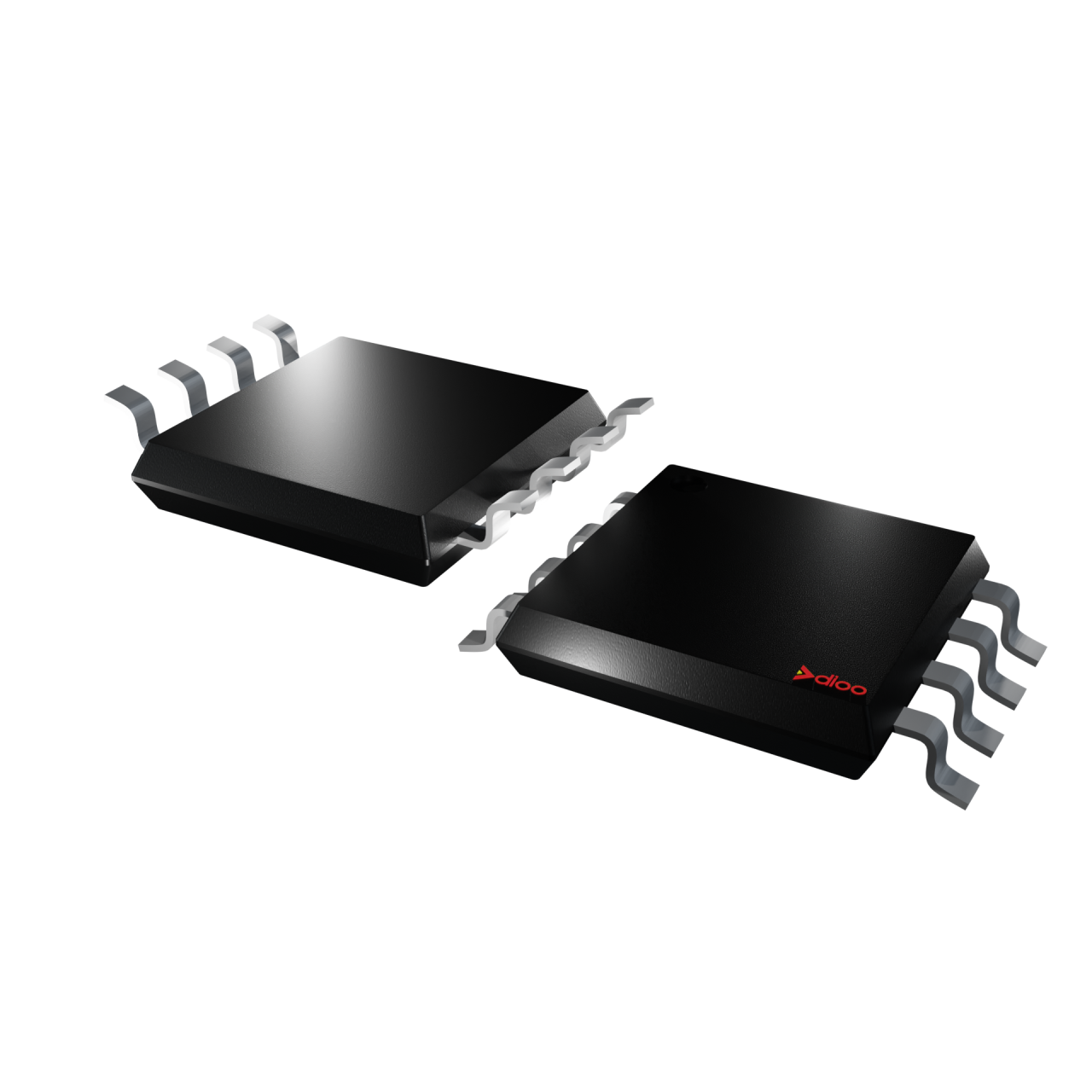

EP-MSOP8
通用运放
车窗防夹功能是汽车安全性的一个重要组成部分，其主要功能是电动门窗玻璃在关闭时，遇到阻力后会自动停止，或者改变玻璃上升行程为下降行程，从而防止夹伤。目前市场上主流的两种方案有纹波防夹和霍尔防夹。
对于纹波防夹的方案，可以使用通用运放进行纹波电流的采集，然后再结合电压，温度，车速等外部环境因素进行防夹判断。

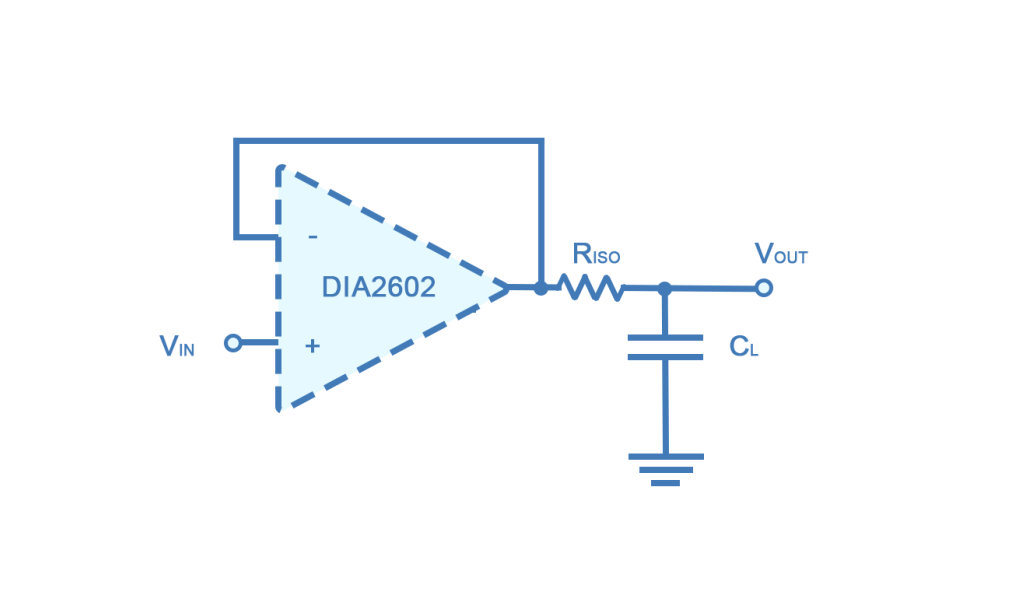

DIA2602
DIA2602是一款具有低噪音，高电压和低功耗的双通道放大器，与市场上通用的2904相比，具有更高的增益带宽积和压摆率。
符合车规AEC-Q100认证
电源电压范围：4.5 - 36V
工作电流：
a) 0.95mA/每通道 @VS=36V
b) 0.75mA/每通道 @VS=4.5V
输入电压范围：0.1V ~ (+VS -1.5V)
输入失调电压：3.5mV（最大）
输出轨到轨
输入电压噪声密度：32nV/√Hz@1kHz
输入电压噪声：2.35μVRMS
最大带宽：3.5MHz
高压摆率：2.5V/μs
建立时间（0.1%的误差）：0.9us

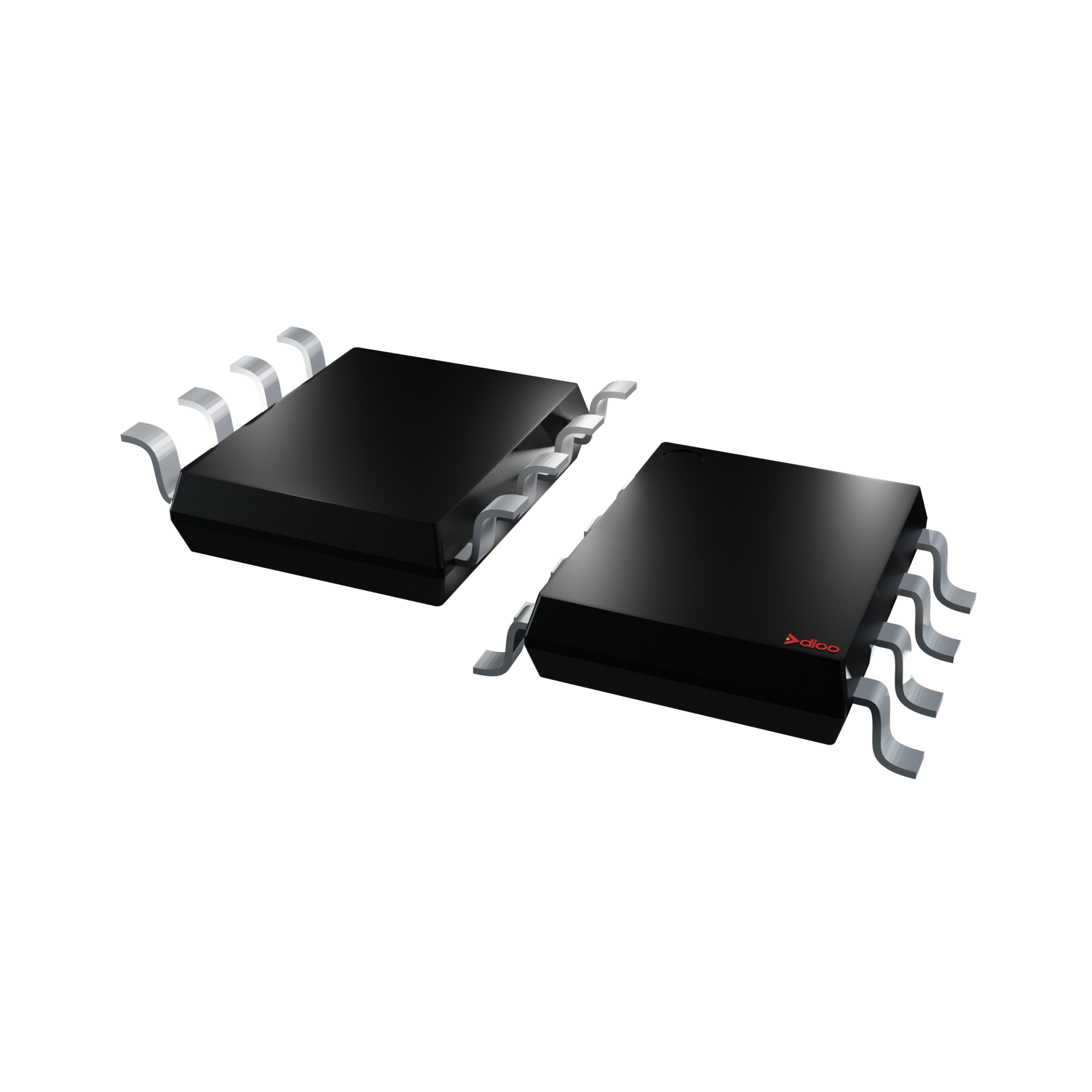

封装：SOIC-8
SOIC-8

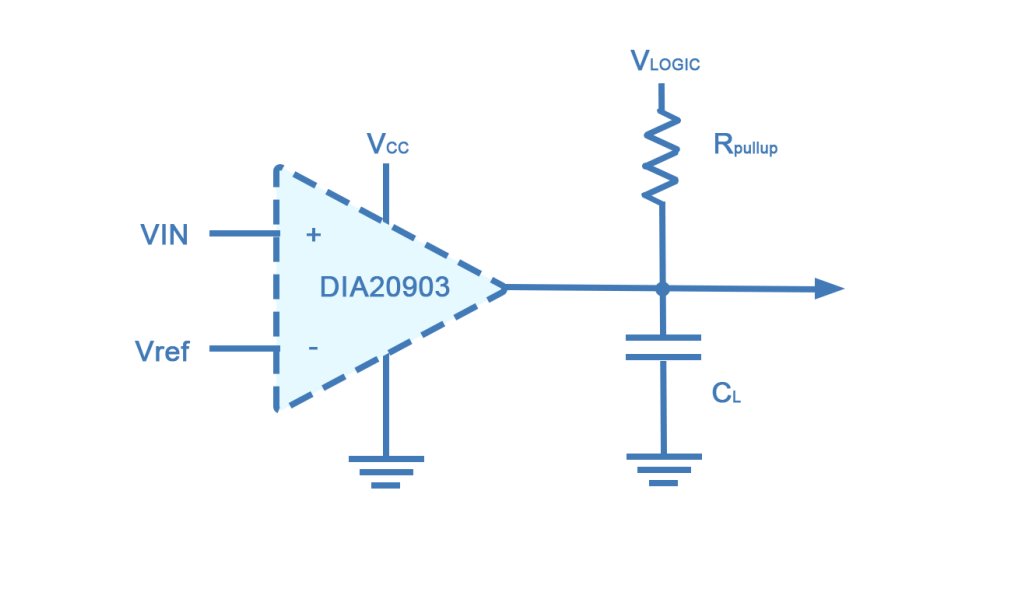

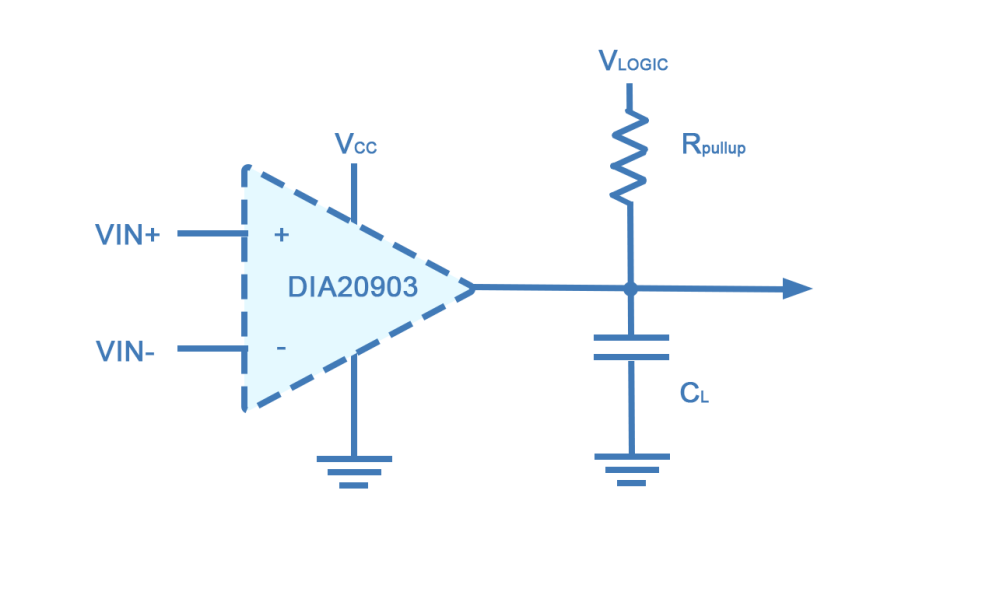

DIA20903
DIA20903是一款双通道的开漏输出比较器，支持多个通用封装，SOIC-8，DFN-8和MSOP-8。
符合车规AEC-Q100认证
电源电压范围：2.7 - 36V
输入失调电压：±4.5mV（最大值）
输入共模电压：0 – VCC-1.5V
工作电流：160.2uA（最大值）
输入偏置电流：268pA（最大值）
传输延时：2us@ VCC = 5V, Overdrive = 5mV
封装：SOIC-8，DFN-8，MSOP-8
SOIC-8

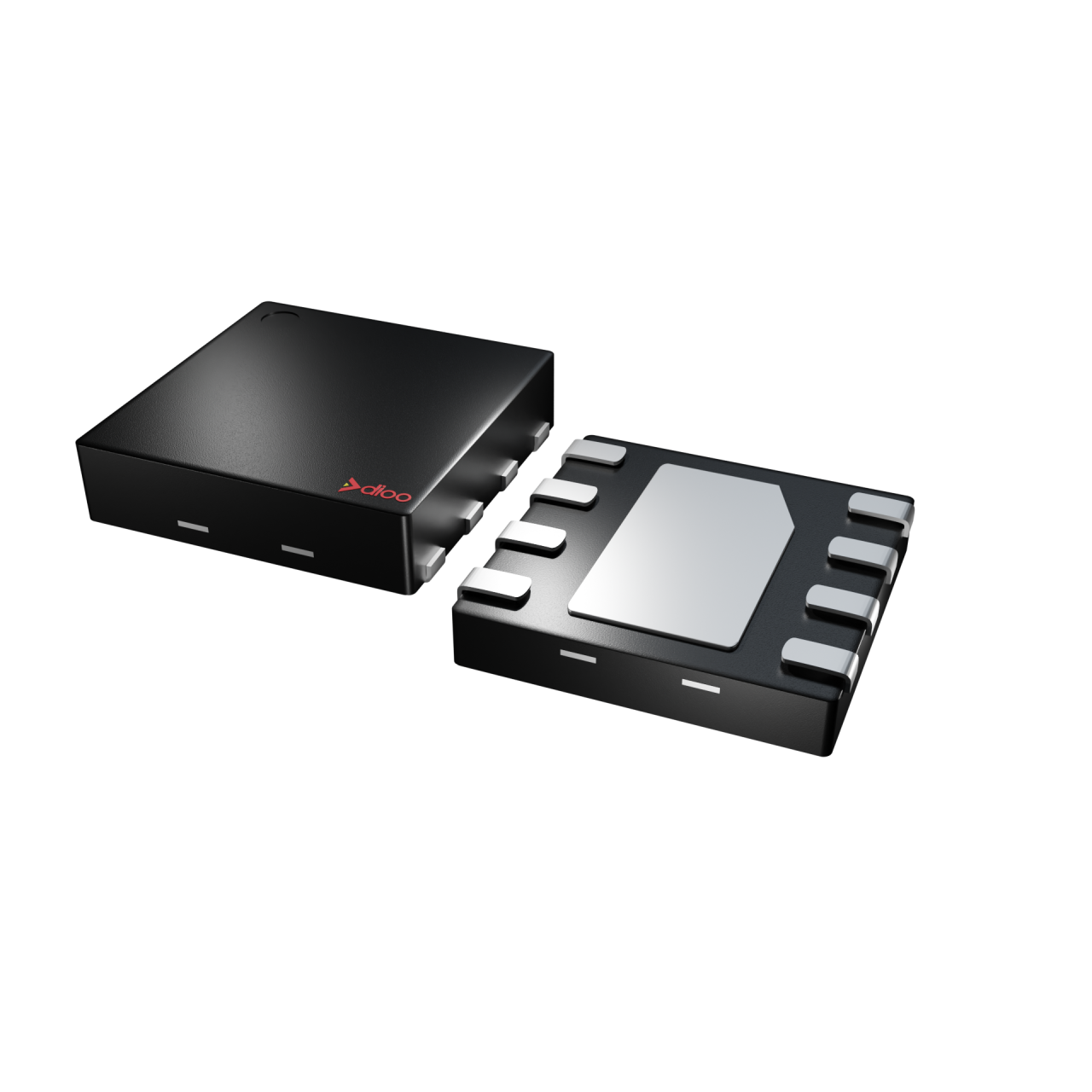

DFN-8

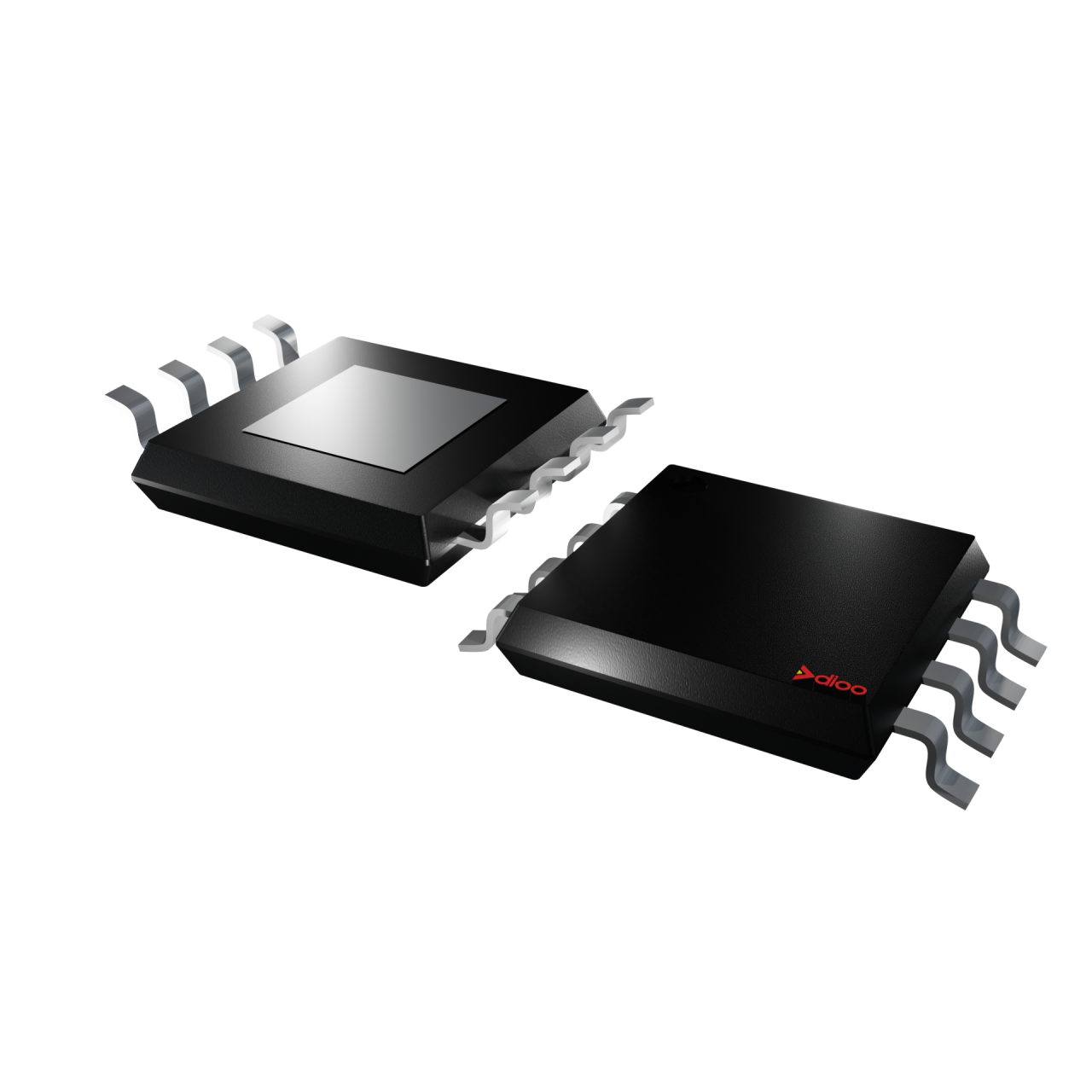

MSOP-8
DIA2210

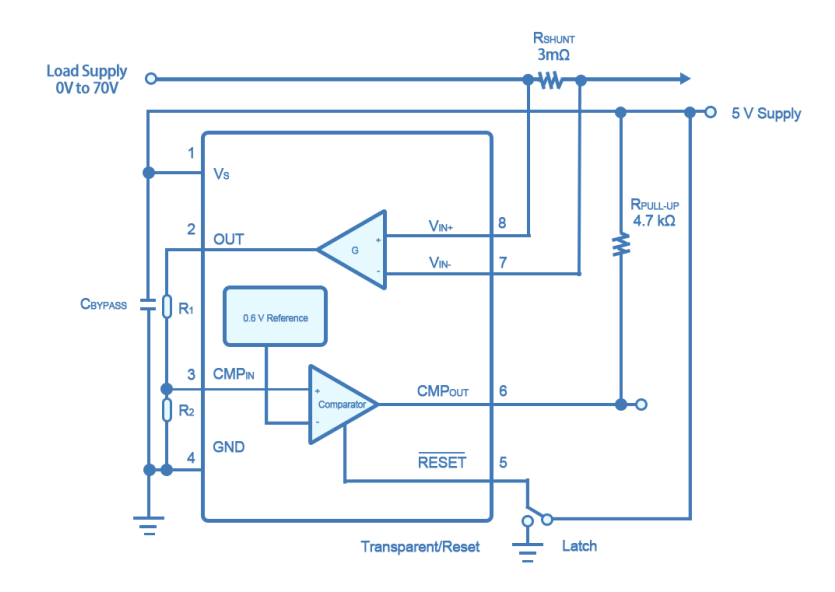

DIA2210是一款支持高边或者低边的电流检测放大器，具有功耗低，输出误差小的特点。芯片内还集成了开漏输出的比较器以及0.6V的基准电压，通过外部的分压器来设置电流跳变点。根据应用需要，比较器还可以灵活地设置为锁定/非锁定模式。
符合车规AEC-Q100认证
电源电压范围：3 - 40V
输入共模电压：-0.1 – 70V
电流检测放大器
a)输入失调电压：±0.2mV（最大值）
b)输出误差：±0.5%（最大值）
增益/带宽选项：
a)DIA2210: 20 V/V, 440 kHz
b) DIA2211: 50 V/V, 360 kHz
c)DIA2212: 100 V/V, 220 kHz
静态电流：470μA
封装：SOIC-8，MSOP-8
SOIC-8
MSOP-8
帝奥微深耕模拟半导体芯片数十年，在工业消费领域一直处于国内领先地位，近两年在汽车领域投入大量的研发资源，致力于提供优秀的有市场竞争力的国产化芯片方案。在车身应用里，除了上述的H桥驱动，LDO，运放，比较器方案，我们还会陆续推出多通道预驱，高精度电流检测放大器，模拟开关等产品，敬请期待！
