随着计算设备的发展以及互联网技术的进步，导航作为辅助用户出行的功能之一被我们广泛使用，也可以说非常受欢迎，但是目前现有的方法是打开手机中的导航软件，时不时的看着手机，如果我们在开车或者骑车时还是会有许多不便。但是，如果有了这款黑科技，我想应该再也没有什么后顾之忧了吧！那么咱们具体的了解一下这款“具有导航功能的智能眼镜”！！
图1
OPPO广东移动通信有限公司在2018年8月公开的一件专利（公开号CN 109059929）中公开了一种可戴式设备的导航方法。本申请中的可穿戴设备是指---智能眼镜，如下图2所示。
该方法包括：当检测到导航控制指令时，获取摄像头采集的实时图像数据，摄像头设置在穿戴式设备上，穿戴式设备包括智能眼镜；依据实时图像数据和地图信息确定当前用户的位置信息，位置信息包括用户的朝向方位；判断所述位置信息是否满足正确导航行进条件，如果否，则触发路径偏移提醒事件，可以及时纠正路线错误，提高导航准确性。

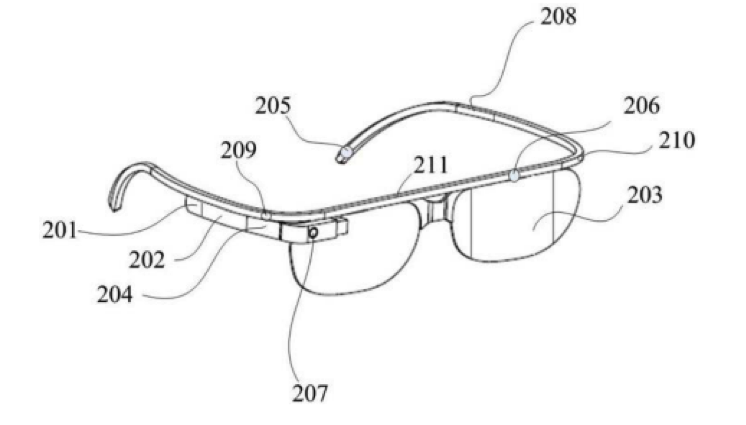

图2
具体地，如图2所示，该智能眼镜包括：存储器201、处理器(Central Processing Unit，CPU)202、显示部件203、触摸面板204、心率检测模组205、距离传感器206、摄像头207、骨传导扬声器208、麦克风209、呼吸灯210，这些部件通过一个或多个通信总线或信号线211来通信。
存储器201，所述存储器201可以被CPU202访问，所述存储器201可以包括高速随机存取存储器，还可以包括非易失性存储器，例如一个或多个磁盘存储器件、闪存器件、或其他易失性固态存储器件。
显示部件203，可用于显示图像数据以及操作系统的操控界面，显示部件203嵌入在智能眼镜的镜框中，镜框内部设置有内部传输线路211，该内部传输线路211和显示部件 203连接。
触摸面板204，该触摸面板204设置在至少一个智能眼镜镜腿的外侧，用于获取触摸数据，触摸面板204通过内部传输线路211和CPU202连接。
心率检测模组205，用于测得用户的心率数据，心率指每分钟的心跳次数，该心率检测模组205设置在镜腿内侧。具体的，该心率检测模组205可以是通过电脉冲测量的方式使用干性电极获取人体心电数据，根据心电数据中的振幅峰值确定心率大小；该心率检测模组205还可以是由采用光电法测量心率的光线发射和光线接收器组成，相应的，该心率检测模组205设置在镜腿底部，人体耳廓的耳垂处。心率检测模组205采集到心率数据后可相应的发送至处理器202中进行数据处理已得到佩戴者当前的心率值，如，处理器202在确定出用户的心率值后，可将该心率值实时显示在显示部件203中，可选的处理器202在确定出心率值较低(如小于50)或较高(如大于100)可相应的触发报警器，同时将该心率值和/或生成的报警信息通过通信模块发送至服务器。
距离传感器206，可设置在镜框上，该距离传感器206用于感应人脸到镜框的距离，该距离传感器206可采用红外感应原理实现。具体的，该距离传感器206将采集的距离数据发送至处理器202，处理器202根据该距离数据控制显示部件203的亮暗。举个例子，当确定出距离传感器206采集到的距离小于5厘米(预设值)时，处理器202相应的控制显示部件203处于点亮状态，当确定出距离传感器为探测到有物体靠近时，相应的控制显示部件204处于关闭状态。
呼吸灯210，可设置在镜框的边缘，当显示部件203关闭显示画面时，该呼吸灯210可根据处理器202的控制而点亮呈渐变亮暗效果。
摄像头207，设置在镜框的上边框的位置，采集用户前方的图像数据的前摄像模块，还可以采集用户眼球信息的后摄像模块，也可以是二者的结合。具体的，摄像头207 采集前方图像时，将采集的图像发送至处理器202识别、处理，并根据识别结果触发相应的触发事件。举个例子，当用户在家中佩戴该穿戴设备时，通过对采集的前方图像进行识别， 如果识别到家具物品，则相应的查询是否存在对应的控制事件，如果存在，则相应的将该控制事件对应的控制界面显示在显示部件203中，用户可通过触摸面板204进行对应的家具物品的控制，其中该家具物品和智能眼镜通过蓝牙或无线自组网进行网络连接；当用户在户外佩戴该穿戴设备时，可相应的开启目标识别模式，该目标识别模式可用于识别特定的人， 摄像头207将采集的图像发送至处理器202进行人脸识别处理，如果识别到设定的预设人脸，则相应的可通过智能眼镜集成的扬声器进行声音播报。
该目标识别模式还可以用于识别不同的植物，例如，处理器202根据触摸面板204的触摸操作以记录摄像头207采集的当前图像并通过通信模块发送至服务器以进行识别，服务器对采集图像中的植物进行识别并反馈相关的植物名称、介绍至智能眼镜，并将反馈数据显示在显示部件203中。摄像头207还可以是用于采集用户眼部如眼球的图像，通过对眼球的转动的识别生成不同的控制指令，举个例子，如眼球向上转动生成上移控制指令，眼球向下转动生成下移控制指令，眼球向左转动生成左移控制指令，眼球向右转动生成右移控制指令，其中合格，显示部件203可显示处理器202传输的虚拟图像数据，该虚拟图像数据可相应的根据摄像头207检测到的用户眼球的移动变化生成的控制指令而改变，具体的，可以是进行画面切换，当检测到左移控制指令或右移控制指令后相应的切换上一个或下一个虚拟图像画面；当显示部件203显示视频播放信息时，该左移控制指令可以是进行播放内容的回播，右移控制指令可以是进行播放内容的快进；当显示部件203显示的为可编辑文字内容时，该左移控制指令、右移控制指令、上移控制指令、下移控制指令可以是对光标的位移操作，即光标的位置可根据用户对触摸板的触摸操作而进行移动；当显示部件203显示的内容为游戏动画画面时，该左移控制指令、右移控制指令、上移控制指令、下移控制指令可以是对游戏中的对象进行控制，如飞机游戏中，可通过该左移控制指令、右移控制指令、上移控制指令、下移控制指令分别控制飞机的飞行方向；当显示部件203可显示不同频道的视频画面时，该左移控制指令、右移控制指令、上移控制指令、下移控制指令可进行不同频道的切换，其中，上移控制指令和下移控制指令可以是切换到预置频道(如我们使用的常用频道) ；当显示部件203显示静态图片时，该左移控制指令、右移控制指令、上移控制指令、下移控制指令可进行不同图片之间的切换，其中，左移控制指令可以是切换到上一幅图片，右移控制指令可以是切换至下一幅图，上移控制指令可以是切换到上一图集，下移控制指令可以是切换至下一图集。
骨传导扬声器208，骨传导扬声器208设置在至少一个镜腿的内壁侧，用于将接收到的处理器202发送的音频信号转换为振动信号。具体来讲就是，骨传导扬声器208将声音通过颅骨传递至人体内耳，通过将音频的电信号转变为振动信号传递到颅骨耳蜗内，再被听觉神经所感知。通过骨传导扬声器208作为发声装置减少了硬件结构厚度，重量更轻，同时无电磁辐射也不会受到电磁辐射的影响，并且具备抗噪声、防水以及解放双耳的优点。
麦克风209，可设置在镜框的下边框上，用于采集外部(用户、环境)声音并传输至处理器202进行处理。具体的，麦克风209对用户发出的声音进行采集并通过处理器202进行声纹识别，如果识别为认证用户的声纹，则相应的可接收后续的语音控制，换句话讲就是，用户可发出语音，麦克风209将采集到的语音发送至处理器202进行识别以根据识别结果生成对应的控制指令，如“开机”、“关机”、“提升显示亮度”、“降低显示亮度”，处理器202后续根据该生成的控制指令执行对应的控制处理。
专利中提出，智能眼镜可执行指令由处理器执行时用于执行一种导航方法，该方法包括：
S1:当检测到导航控制指令时，获取摄像头采集的实时图像数据，摄像头设置在智能眼镜上。
S2:依据实时图像数据和地图信息确定当前用户的位置信息，位置信息包括用户的朝向方位。举个例子解释，对实时图像数据进行图像识别确定其中包含的建筑物对应的建筑物标识以及渐变特征，然后查询建筑物标识在地图信息中对应的地理位置，将把这个地理位置确定为用户的位置，再根据渐变特征确定用户相对于所述建筑物的相对位置，并根据这个相对位置确定用户的朝向方位。
S3:判断位置信息是否满足正确导航行进条件，如果否，则触发路径偏移提醒事件。
看到今天的小发明大家是不是也和我一样期盼呢？科技迅速发展的今天，只有我们想不到的，没有不能实现的了，接下来还会有什么样的“酷炫黑科技”诞生呢，请继续关注《专利解密》栏目，继续发现更多更有趣的发明。
我是小夏，下期见!
